产品基本信息

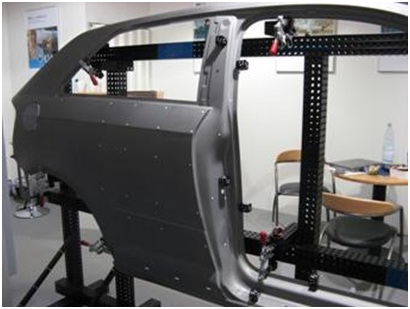

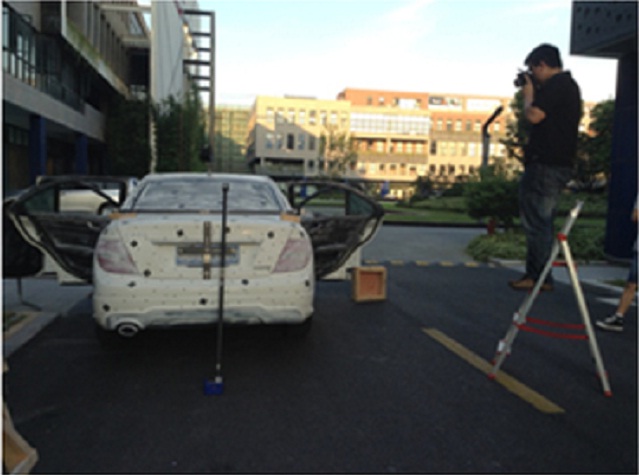

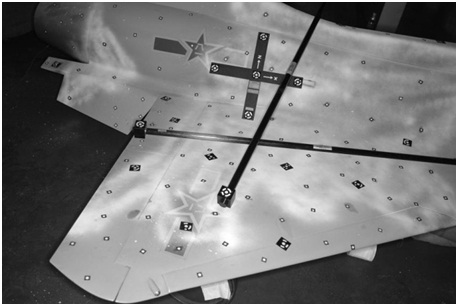

摄影测量系统（3DPS）是一部便携式三坐标测量机，它采用高解析度数码相机采集图像数据。测量前，圆形标志点粘贴在所有将被测量的点上，然后用高解析数码相机从不同角度对被测量物体拍照，这些相片输入到AICON 3D Studio测量软件中，可以自动计算所有靶点的三维坐标。计算是基于空间图像三角化原理（照相测量法），并且是全自动的。由于软件中内含有同步校准步骤，所以不需要预先校准相机。

产品详细信息

设备配置与参数

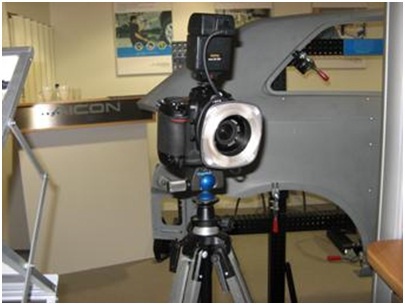

数字相机：NIKON D90和 Nikkor 24 mm镜头（型号会有所变化）
相机分辨率：4288 x 2848像素 (一千二百四十万像素)
数据传送：可移除存储设备
长度精度：± 0.015 mm/m
视角 (水平/垂直) ：58° / 36°
照明：白光
每一幅图片的存储时间：5秒
处理工具：通用电脑

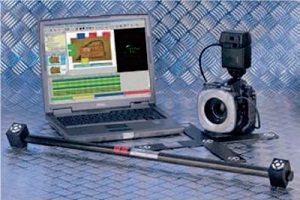

附件：标尺, 编码目标, 标准目标, 适配器
软件：摄像测量处理 DPA
后处理和渲染的控制软件 : AICON 3D Studio
自动校准 : 有
自动目标参照 : 有
变形分析 : 有
适配器校准 : 有
特征测量 : 有

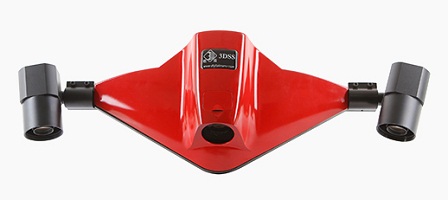

与3DSS光学三维扫描仪配合使用

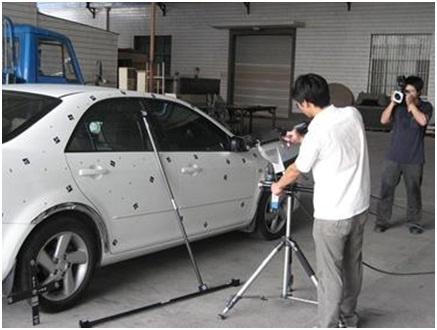

由于摄影测量系统得到的是离散孤立圆点的坐标，为了得到大型物体（如汽车油泥模型）的完整点云，通常与3DSS三维扫描仪配合使用，以轻松得到物体的高精度点云。在这里，摄影测量系统的作用是得到物体的整体框架，3DSS分块扫描得到物体的局部点云，并且通过框架点自动拼接起来。
